Гайд #2 - Электрика / питание в Arduino

[glocstarr]

Доброго времени суток.
В прошлом гайде мы рассматривали азы программирования и использования ардуино.
Сегодня-же я расскажу вам об практически главной части сие микроконтроллеров - электричество.
Немного теории. Как говорилось в прошлом гайде, ардуина выдерживает ток в 40мА.
Соответственно, радио детали тоже выдерживают определенный ток.
Например, если ардуина выдает ток 60мА, а светодиод сгорит при 30мА - нам нужен резистор.
Как гласит закон Ома (ток прямопропорционален напряжению и обратнопропорционален сопротивлению), чем больше сопротивление - тем меньше ток.
Например, я лично для подключения светодиодов юзаю резисторы на 470оМ (самый оптимальный вариант)

Теперь к практике.
Как подключать детали к ардуине - ваше дело.
Ардуино уно имеет 13 цифровых (программируемых пинов), 5 НЕпрограммируемых (GND x2, 5v, 3.3v)
Так-же 5 аналоговых (A0-A5).

Порты 13-0 могут выдавать 5v(HIGH) и 0v(LOW)
То-есть, они не могут выдавать 2.3 вольта и прочее (пока-что xd)

Порты 5V и GND являются непрограммируемыми, то есть сразу после подключения питания к ним, мы будет иметь +(5 вольт) и GND(минус).

Теперь, спиздовав за светодиодами в чип и дип, или зайдя на сайт tinkercad, у нас есть ардуина и практически все радиодетали.
Давайте разберем.
Мы так-же будем использовать команды из прошлого гайда.

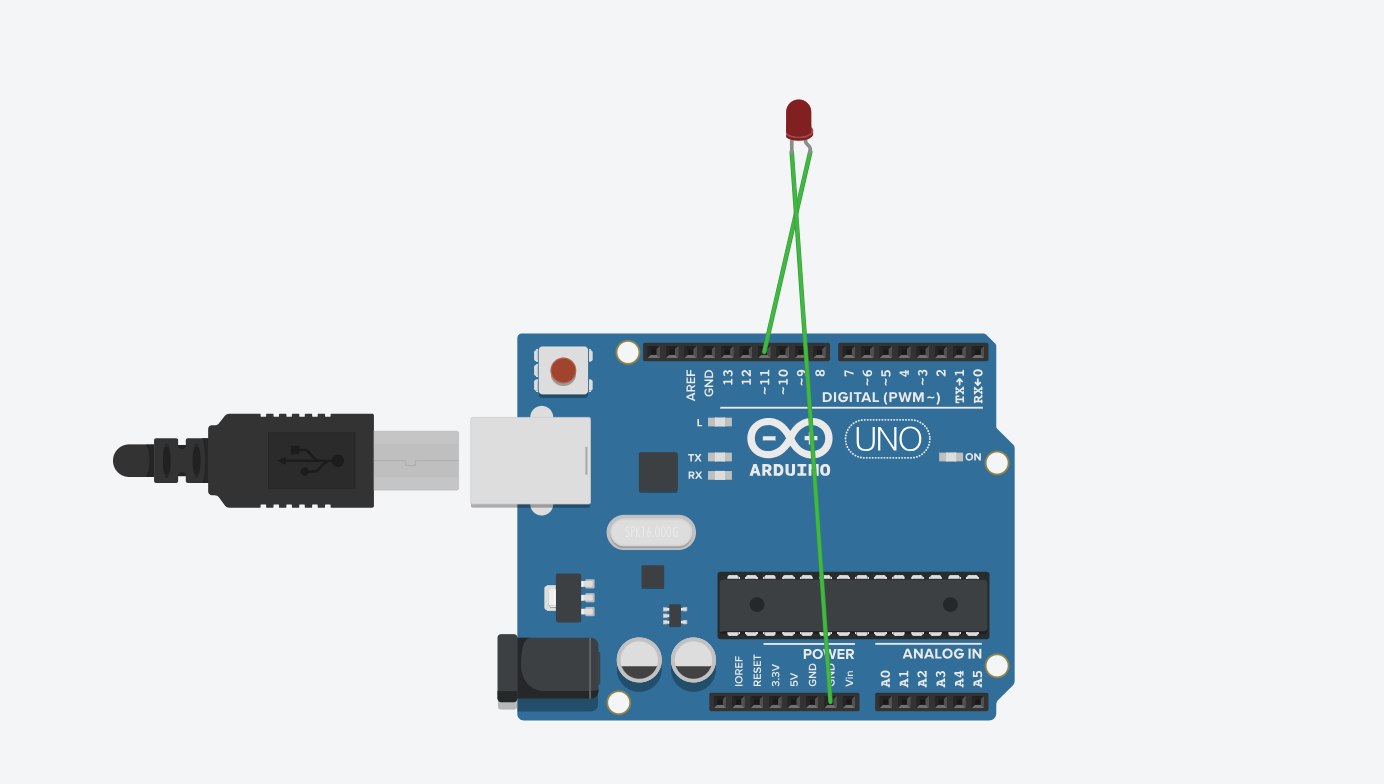

Делаем незамудренную схему БЕЗ РЕЗИСТОРА и пишем код на зажигание светодиода.

void setup()
{
  pinMode(11, OUTPUT);
}
void loop()
{
   digitalWrite(13, HIGH);
   delay(500);
   digitalWrite(13, LOW);
   delay(500);
}

и начинаем симуляцию.
Наверное, у вас сгорел светодиод.

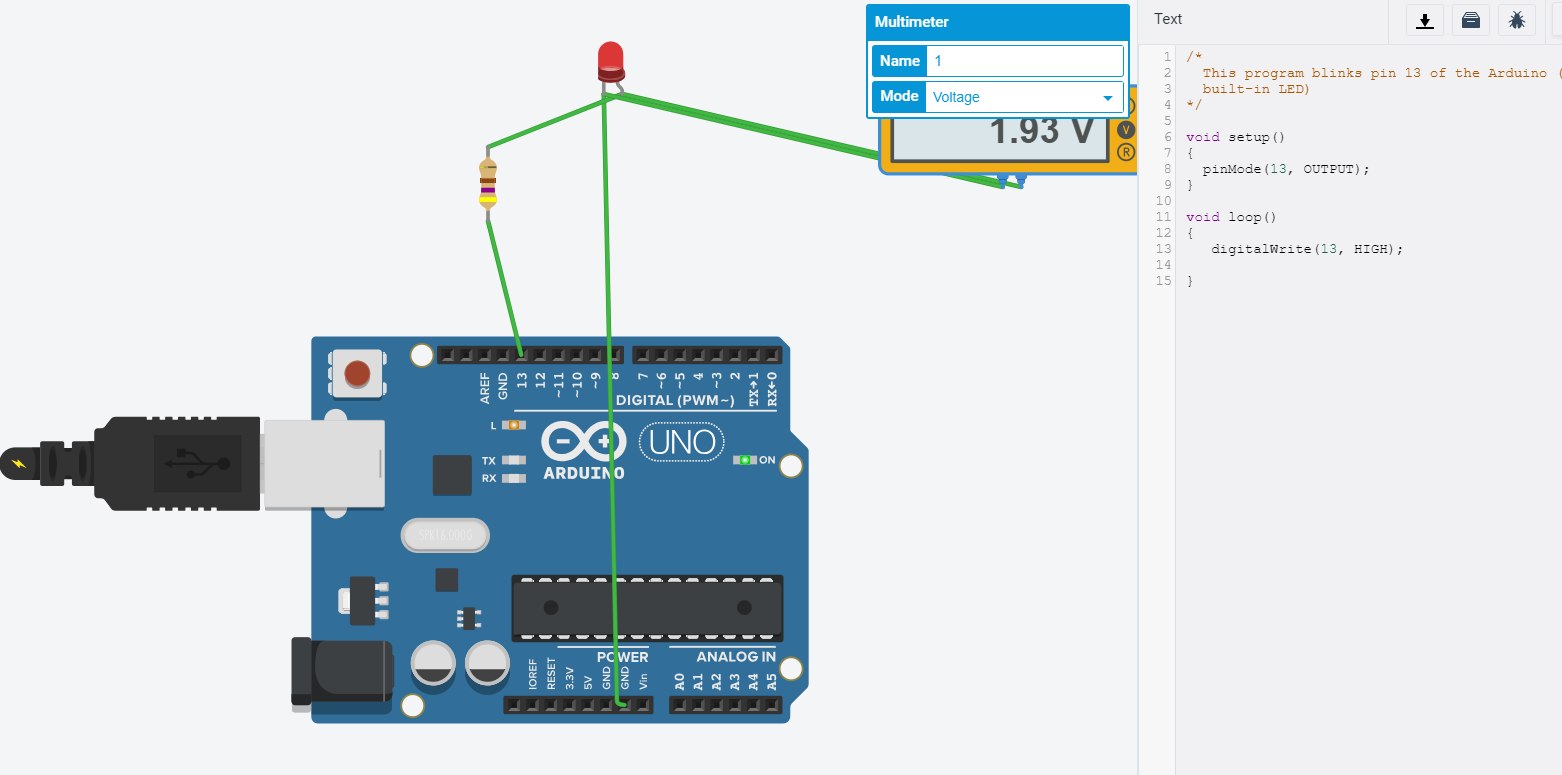

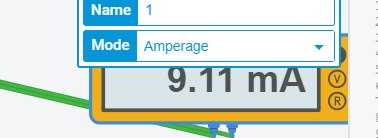

Теперь пробуем с резистором

Все шикарно.

Следующий гайд будет про передачу информации между компьютером и ардуиной.
Спасибо за внимание.
